IEC60335 & ISO28927.1 & EN60745.1 & EN60745.1 سیستم اندازه گیری لرزش ابزارهای برقی دستی

توضیحات محصول

معرفی سیستم:

این سیستم برای ارزیابی سطح ارتعاش ابزارهای برقی دستی و ابزارهای برقی دستی استفاده می شود.سیگنال ارتعاش توسط سنسور لرزش نصب شده روی دسته اندازه گیری می شود.این سیستم دو نوع روش تجزیه و تحلیل را اتخاذ می کند: روش فرکانس ارتعاش سنج دستی WH مشخص شده در ISO8041 و تبدیل فرکانس 1/3 اکتاو.مقدار انتشار ارتعاش، عدم قطعیت و ضریب تغییرات دسته را می توان اندازه گیری و تجزیه و تحلیل کرد.

استانداردهای قابل اجرا:

روش اندازه گیری ارتعاشEN60745.1 دسته ابزار الکتریکی دستی

ISO28927.1 روش تست ارتعاش ابزار برقی قابل حمل دستی

مولفه های:

سنسور لرزش: محدوده 50 گرم (500 متر / S-2)، خطی 1٪

نرخ نمونه: 1000-50000 هرتز

حالت اتصال داده: USB

حالت اتصال سنسور: BNC

نوع سنسور: ICP

استانداردهای قابل اجرا:

روش اندازه گیری لرزش دسته ابزار دستی IEC60745.1 EN60745.1 GB/T 22665

معرفی سیستم:

این سیستم برای ارزیابی سطح ارتعاش دسته ابزار دستی استفاده می شود.سیگنال ارتعاش توسط سنسور لرزش نصب شده بر روی دسته اندازه گیری می شود.این سیستم از روش استاندارد فرکانس ارتعاش سنج WH و شتاب تبدیل محدوده فرکانس 1/3 اکتاو استفاده می کند، که می تواند مقدار انتشار ارتعاش، عدم قطعیت و ضریب تغییرات دسته را در موقعیت های مختلف ابزار اندازه گیری و تجزیه و تحلیل کند.همچنین می‌توان از ابزارهای اضافی برای ارزیابی ارتعاش بدن انسان در حالت‌های مختلف مانند تنه، سر، نشستن، افقی و عمودی استفاده کرد.

اندازه گیری ارتعاش ابزارهای دستی

سیستم ابزار دقیق

سخت افزار سیستم اندازه گیری

عملیات نرم افزاری:

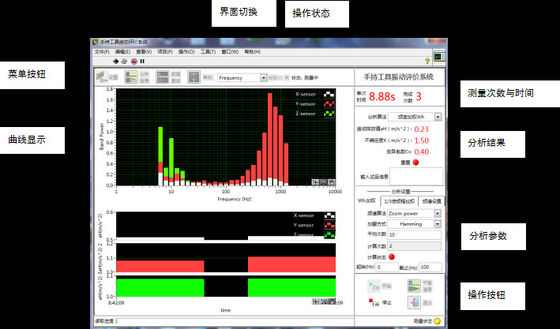

رابط نرم افزار از دکمه عملیات، دکمه منو، رابط نمایش منحنی، تنظیم تجزیه و تحلیل و نتیجه تجزیه و تحلیل تشکیل شده است.تنظیمات تجزیه و تحلیل و رابط نمایش در رابط بالا نمایش داده می شود تا عملیات کاربر را تسهیل کند.از طریق سوئیچینگ رابط، منحنی حوزه زمان، منحنی سطح انرژی ارتعاش، منحنی اکتاو 1 ≤ 3، منحنی طیف توان و رابط تجزیه و تحلیل داده‌های آزمایشی فرآیند اندازه‌گیری را می‌توان نمایش داد و تغییر داد.

این نرم افزار دامنه ارتعاش X، Y، Z و منحنی زمان را در زمان واقعی نمایش می دهد که برای مشاهده سیگنال تاریخچه زمانی استفاده می شود.

منحنی دامنه ارتعاش زمان

این نرم افزار از میانگین خطی، میانگین نمایی و میانگین اوج برای محاسبه سیگنال دامنه فرکانس استفاده می کند.همچنین می توان از آن برای تجزیه و تحلیل خطا و استثنا ابزار استفاده کرد.

منحنی فرکانس دامنه

این نرم افزار وزن فرکانس استاندارد 1/3 اکتاو، وزن فرکانس روش ISOWh را برای کاربران انتخاب می کند، نظارت در زمان واقعی، زمان آزمایش نمایش رابط، زمان تست، برای تعامل با مشتری، می تواند به طور موثرتری تغییرات ضریب تغییرات تولید شده توسط اپراتورهای مختلف را کنترل کند. .

1/3 اکتاو، منحنی سطح ارتعاش

رابط آزمون و تحلیل، دامنه و فرکانس باندهای فرکانس مرکزی مختلف را با اکتاو 1≤ 3، داده‌ها با روش Wh و روش اکتاو 1≤ 3 تجزیه و تحلیل نشان می‌دهد و نشان می‌دهد که مقدار انتشار ارتعاش aH، عدم قطعیت K و ضریب تغییرات Cv. ، از طریق اندازه گیری دسته ابزار با الزامات استاندارد مطابقت خوبی دارند.

تجزیه و تحلیل داده های آزمون

به منظور تسهیل در عملکرد مشتری، نرم افزار انواع روش های طراحی مانند تست تک نفره، عملکرد مداوم 3 نفره / 5 نفره، ماشه تاخیر زمانی، ماشه آستانه و غیره را ارائه می دهد که راحت و موثر است.

راه اندازی نرم افزار

رابط تست تست
