| مقدار تولیدی: | 1 |
| بسته بندی استاندارد: | safety carton pack or plywood box |
| دوره تحویل: | 25 working days |
| روش پرداخت: | T/T |
| ظرفیت عرضه: | 3-5 sets per month |

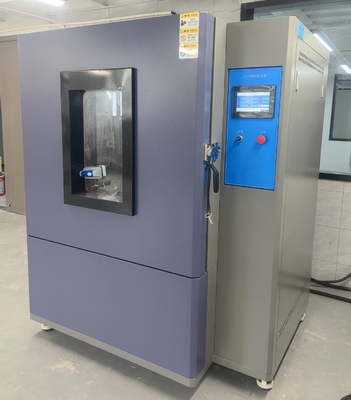

تستر باران و اسپری JIS D0203 برای قطعات خودرو
بررسی اجمالی:
این تجهیزات تست ضد آب به طور جامع مطابق با چهار نوع تست R1، R2، S1 و S2 در استانداردهای JIS D 0203-1994 و KS R 0015 طراحی و تولید شده است و برای تست مقاومت در برابر رطوبت و آب قطعات خودرو مناسب است.
این تجهیزات از پمپ های آب استیل ضد زنگ برای تامین آب استفاده می کنند. حجم تامین آب در یک حلقه بسته توسط سنسورهای جریان، سنسورهای فشار، PLC، مبدل های فرکانس و غیره کنترل می شود. سنسور جریان مقدار جریان و مقدار فشار را در زمان واقعی به PLC بازخورد می دهد. PLC فرکانس کاری مبدل فرکانس را از طریق محاسبه کنترل می کند. مبدل فرکانس سرعت چرخش پمپ آب را برای دستیابی به جریان خروجی تامین آب کنترل می کند و در نتیجه به مقدار جریان تست می رسد. عمل چرخشی توسط یک موتور سروو پاناسونیک و یک کاهنده هدایت می شود.
پارامترهای فنی:
1. دمای آب تست: دمای اتاق.
2. ابعاد داخلی: 1000X1000X1000mm.
3. صفحه گردان: حداکثر ظرفیت بار 50 کیلوگرم.
4. جنس بدنه: استیل ضد زنگ SUS304.
5. پنجره مشاهده شیشه ای برای مشاهده راحت تغییرات در نمونه های تست.
6. دو نازل، مطابق با الزامات شکل های R1 و R2.
7. 40 خروجی آب وجود دارد که الزامات شکل های S1 و S2 را برآورده می کند.
8. شفت چرخش لوله تامین آب یک زاویه 45 درجه با خط افقی تشکیل می دهد.
9. سرعت چرخش شفت لوله تامین آب: 23 دور در دقیقه;
10. سرعت استیج نمونه: 17 دور در دقیقه;
11. میزان جریان اسپری آب: R1: 1.9 لیتر در دقیقه؛ R2: 3.2 لیتر در دقیقه S1: 24.5 لیتر در دقیقه S2: 39.2 لیتر در دقیقه
12. فشار آب: R1: 0.01 مگاپاسکال؛ R2: 0.03 مگاپاسکال S1: 0.10 مگاپاسکال S2: 0.30 مگاپاسکال
13. زمان تست: 0 تا 9999 دقیقه و 99 ثانیه قابل تنظیم است.
14. فاصله بین لوله آب و نمونه: 400 میلی متر;
15. کنترل
15.1. حالت تنظیم خودکار فرکانس متغیر، فرکانس مبدل فرکانس را از طریق برنامه PLC تغییر می دهد تا سرعت پمپ آب را کنترل کند، به طوری که به جریان و فشار تنظیم شده برسد. تمام داده ها از طریق فرستنده به صفحه کنترل برای نمایش تبدیل می شوند.
15.2 روش تنظیم: منوی انگلیسی، ورودی صفحه لمسی، صفحه لمسی رنگی 7 اینچی;
15.3 عملکرد نمایش: می تواند فشار، میزان جریان، سرعت چرخش، زمان تست و غیره را نمایش دهد.
15.4 عملکردهای حفاظتی: حفاظت از نشت، حفاظت از اضافه بار، حفاظت از اتصال کوتاه;
15.5. کنترل چرخش شفت لوله تامین آب: موتور سروو پاناسونیک + کاهنده;
15.6 کنترل چرخش استیج چرخشی: موتور پله ای + کاهنده;
15.7. تامین آب پمپ گریز از مرکز چند مرحله ای استیل ضد زنگ;
16. منبع تغذیه تجهیزات: 380 ولت 50/60 هرتز، 3 کیلووات;
17. با توجه به استاندارد: JIS D0203, KS R 0015
