IEC 60529 GB2423.37 Chamber of dust برای تست مقاومت به گرد و غبار الکترونیک، قطعات خودرو

توضیحات محصول

IEC 60529 GB2423.37 Chamber of dust برای تست مقاومت به گرد و غبار الکترونیک، قطعات خودرو

پارامترهای مدل و فنی

مدل: KP-SC6K1000-CS

اندازه استودیو (میلی متر): 1000 * 1000 * 1000 (عمق × عرض × ارتفاع)

اندازه های خارجی (میلی متر): 3000X7000X2200 (عمق X عرض X ارتفاع)

ساختار و مواد

اصول طراحی

یک طراحی کانال مخروطی، پایین پورت جمع آوری گرد و غبار است، در پورت جمع آوری گرد و غبار (سمت راست) برای نصب نصب پمپ سوپاپ جریان جریان محوری توربین با فشار بالا، گرد و غبار از پمپ پرکننده گرد و غبار به دمنده فشار بالا از طریق هوای فشرده سقوط خواهد کرد، گرد و غبار به وسیله سرعت باد بالا به جعبه داخلی نفوذ می کند و باد که در گذشته نفوذ می کند از مجرای هوا پخش می شود تا دوباره و دوباره شروع به گردش کند. جعبه ذخیره سازی گرد و غبار با عملکرد گرمایش و خشک کردن.

ماتریال

1. مواد داخلی: فولاد ضد زنگ sus304

2. مواد بیرونی: فولاد ضد زنگ

3. درب اتاق با یک پنجره مشاهده بزرگ

4. طراحی کانال منحصر به فرد، برای اطمینان از غلظت جریان لمینار

5. ساختار اصلی: جعبه گرد و غبار قبل از خرد کردن، محفظه، پورت جمع آوری گرد و غبار، جعبه گرد و غبار، مجرای هوایی گردش، سیستم خلاء، مخزن ذخیره سازی گرد و غبار، دریچه جریان، سیستم گرمایش، ورقه عقب جریان، چرخ چرخ نمونه، محافظ صفحه نمایش، گرد و غبار و اجزای دیگر.

پارامترهای فنی

1. شن و ماسه زیبا:> 150um

2. شن و ماسه درشت: <890um

3. داخل جعبه و لوله، غلظت گرد و غبار 10 گرم / m³ ± 1 است

4. سرعت جریان هوا: 18m / s ± 1.5 (قابل تنظیم)

5. پودر کوارتز پودر: 6kg / m³ (70٪ ماسه کوارتز، 15٪ گچ، 15٪ کائولن) 6. عرض کانتینر: 800 میلیمتر

سیستم کنترل

1. سیستم کنترل هوشمند PLC و لمسی (نام تجاری Teelong)

2. حسگر آزمون PT100

3. متر اندازه گیری شن و ماسه و گرد و غبار

4. Anemometer (hand held) برای تنظیم سرعت باد قبل از آزمایش.

5. ابزار محافظت بیش از حد دما

6. حفاظت از افت قدرت فاز

7. قطع کننده مدار نشت

8. قدرت: AC380 V 50Hz

9. درب: درب شیشه ای ملایم

10. پمپ خلاء 60-600L / H

11. دریچه تنظیم فشار، نازل، تنظیم کننده فشار

کنترل کننده: کنترل کننده قابل برنامه ریزی را تایید می کند (این کنترل کننده دارای انواع کنترل های دلخواه تنظیمات زیر است)

a دمیدن زمان گرد و غبار (توقف، ضربه) h / m / s قابل تنظیم است

ب زمان چرخه: قابل تنظیم

ج زمان پیش فرض آزمون: 0s ~ 999h99m99s قابل تنظیم است

د برق روشن: خاموش - روشن - خاموش

اندازه مش فلزی: قطر اسمی 50um، فاصله خط بین 75 و 150 ولت اسمی است

خشک کن: فن گریز از مرکز پلاستیکی

توجه: محفظه می تواند استاندارد ISO20653-6K را برآورده کند، که عمدتا مورد استفاده برای لوازم خانگی، وسایل الکتریکی ولتاژ پایین، وسایل نقلیه خودرو، قطعات موتور سیکلت مورد نیاز سطح حفاظت از سطح پوسته است. (با 5 کیلوگرم تالک)

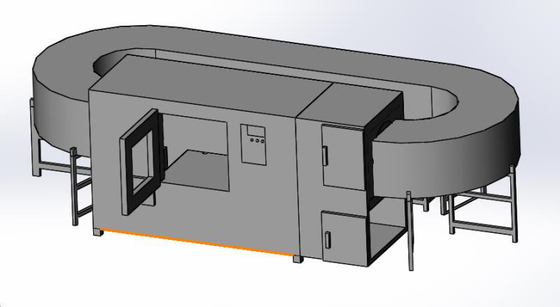

مرجع رندرین جی

ساختار داخلی

سیستم گرد و غبار در پشت

ساختار داخلی

سیستم های روشنایی و آزمایش زنده و اتصالات خلاء

گرد و غبار گرد و غبار

کانال جمع آوری گرد و غبار
