مدار مولد تست ضربه 2 از جدول D.1.

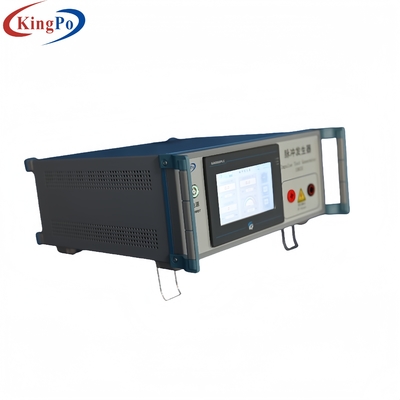

مولد پالس 1950S، یک ابزار تست برای تولید سیگنال پالس و سیگنال HVDC است. این ابزار مطابق با پیوست N.1 از GB4943.1-2011 (IEC60950-1:2005,MOD) (استاندارد IEC62368-1-2018) طراحی و تولید شده است. این دستگاه تداخل صاعقه در شبکه ارتباطی و ولتاژ گذرا در سیستم توزیع را برای انواع تجهیزات فناوری اطلاعات شبیه‌سازی می‌کند. این دستگاه به ابزار و تجهیزات تست ایمنی الکتریکی تعلق دارد. مولد پالس 1950 S توسط کنترل‌کننده قابل برنامه‌ریزی PLC پاناسونیک (FP-X C14R) کنترل می‌شود.
تمام پارامترها و وضعیت کاری دستگاه بر روی صفحه نمایش لمسی رنگی 7 اینچی (TK6070iH) نمایش داده و تنظیم می‌شوند و رابط منو بین زبان‌های چینی و انگلیسی ارائه می‌شود.
این دستگاه همچنین دارای حفاظت از ولتاژ بیش از حد برای اطمینان از ایمنی و قابلیت اطمینان دستگاه است و می‌تواند به طور گسترده در آزمایشگاه‌های تست ایمنی الکتریکی و شرکت‌های تولیدی الکترونیکی و الکتریکی استفاده شود.
پارامتر:
1. شکل موج پالس تست: 10/700uS
خطای شکل موج ±20٪ است
ولتاژ پالس خروجی 0 ~ 4kV است که می‌تواند به طور مداوم تنظیم شود
دقت نمایشگر دیجیتال ولتاژ ±5٪ ±3 کلمه است
2. شکل موج پالس تست: 1.2/ 50uS
خطای شکل موج ±20٪ است
ولتاژ پالس خروجی 0 ~ 6kV است که می‌تواند به طور مداوم تنظیم شود
دقت نمایشگر دیجیتال ولتاژ ±5٪ ±3 کلمه است
3. تنظیم زمان شارژ و دشارژ: 1 ثانیه ~ 999 ثانیه
4. دقت آن ±1٪ است
5. تنظیم تعداد دفعات شارژ و دشارژ: 0 ~ 999 بار
6. دقت آن ±1 است.
7. قطبیت ولتاژ خروجی: سوئیچینگ متناوب مثبت و منفی
8. نسبت ولتاژ جزئی خروجی مانیتورینگ 1 ≤ 1000 است
9. حفاظت از جریان بیش از حد و حفاظت از ولتاژ بیش از حد می‌تواند مقادیر حفاظت را به طور مداوم تنظیم کند
(تنظیمات درون دستگاه)
10. حالت نمایش و عملکرد: صفحه نمایش لمسی رنگی 7 اینچی (TK6070iH) و رابط منو
عملکرد;
11. توان ترانسفورماتور ولتاژ بالا: 400VA
| نوع مدار | پالس تست | C1 | C2 | R1 | R2 | R3 |
| 1 | 10/700us | 20uF | 0.2uF | 50Ω | 15Ω | 25Ω |
| 2 | 1.2/50us | 1uF | 30nF | 76Ω | 13Ω | 25Ω |
| یادداشت |
اگر نتایج یکسانی حاصل شود، می‌توان از یک مولد تست جایگزین استفاده کرد. توجه: مدار 1 و مدار 2 بر اساس توصیه ITU-T K.44 هستند |
|||||
توجه:
(1) مدار موجود در شکل بالا برای تولید ولتاژ پالس استفاده می‌شود و مقادیر اجزای استفاده شده در زیر نشان داده شده است. حالت شروع خازن C1 ولتاژ شارژ Uc است. 10/ 700 μ s (10 μs زمان جبهه موج ظاهری است، 700 μ s زمان نیمه پیک ظاهری است، شکل موج آن در شکل 9 نشان داده شده است، T1 زمان جبهه موج ظاهری است، T زمان نیمه پیک ظاهری است) مدار تست پالس برای شبیه‌سازی تداخل صاعقه در شبکه ارتباطی استفاده می‌شود.
(2) مدار تست پالس 1.2 / 50 μ s برای شبیه‌سازی ولتاژ گذرا در سیستم توزیع استفاده می‌شود. 1.2 μs به عنوان زمان جبهه موج در نظر گرفته می‌شود، 50 μ s زمان نیمه پیک ظاهری است.
(3) شکل موج پالس به شکل موج در شرایط مدار باز اشاره دارد و شکل موج در شرایط بار مختلف متفاوت است. از آنجایی که مقدار زیادی شارژ در خازن C 1 ذخیره می‌شود، شما باید
هنگام استفاده از این مولدها بسیار مراقب باشید.
