Toilet Seat Extrusion Tester with AC220V±10% Power Supply 0.5MPa Driving Air Pressure and IEC 60335-2-84 Compliance

1.خلاصه:

(1)این تجهیزات برای ایستگاه A (آزمایش ضربه) و ایستگاه B (آزمایش سوئیچ) توالت های هوشمند استفاده می شود.

(2)این تجهیزات از براکت آلومینیومی شکل گرفته، مکانیسم پنوماتیک، صفحه فشار و غیره تشکیل شده است. بخش کنترل الکتریکی از PLC ، رابط انسان-ماشین، سنسور فشار و غیره تشکیل شده است.و داده های آزمایش دقیق است..

(3)این تجهیزات دارای دو ایستگاه کاری است که هرکدام از آنها می توانند به طور مستقل آزمایش شوند.

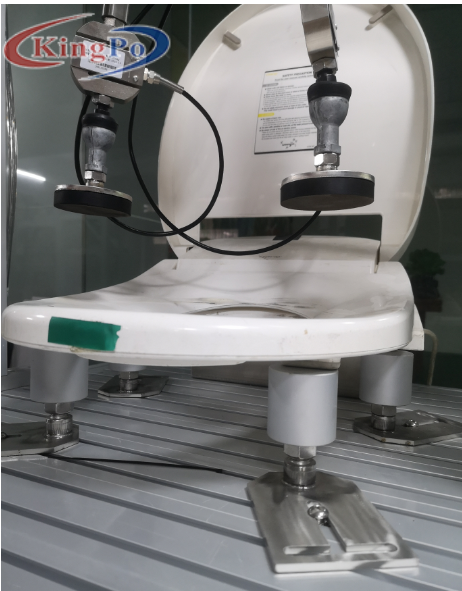

شکل 1 ظاهر کلی تجهیزات

2.استانداردهای تولید

این تجهیزات آزمایش مطابق با استانداردهای زیر طراحی و ساخته شده اند:

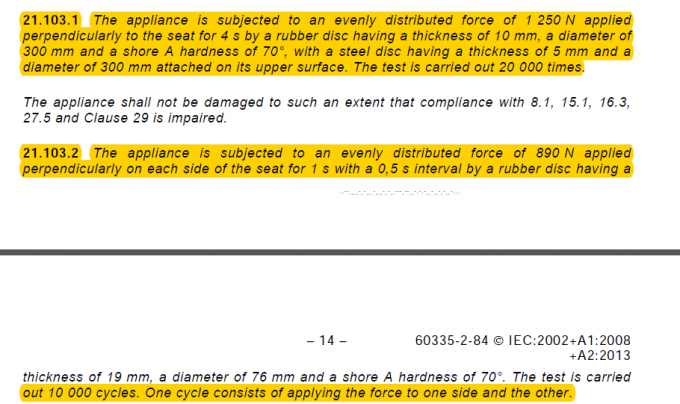

طراحی و تولید شده با توجه به 21.103.1 و 21103.2 از IEC 60335-2-84 ؛

6.7 آزمایش سوئیچ، 6.10 آزمایش باز و بسته شدن، 6.11 آزمایش عمر عملکرد سقوط آهسته و 6.12 آزمایش فشار بالا JC/764-2008؛

3.پارامترهای فنی:

ایستگاه آزمایش فشار ایستاتیک و ضربه:

ایستگاه تست سوئیچ:

4.محیط استفاده

(1)ماشین و تجهیزات باید در محیطی قرار گیرند که از باران، آفتاب و خوردگی محافظت شود.

(2)دمای محیط 10~40°Cرطوبت نسبی < 80%.

(3)دستگاه باید بر روی زمین مسطح بدون لرزش قرار گیرد و بدون لرزش ثابت نگه داشته شود.

5.دستورالعمل های عملکرد رابط تعامل انسان و کامپیوتر

(1)دستگاه را نصب کنید و برق را روشن کنید.

(2)رابط ورود کاربر، تغییر رمز عبور کاربر (پاسوردی اصلی برای همه کاربران: 1111):

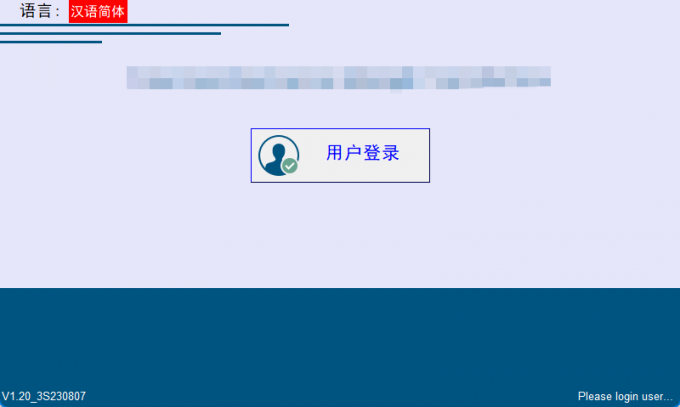

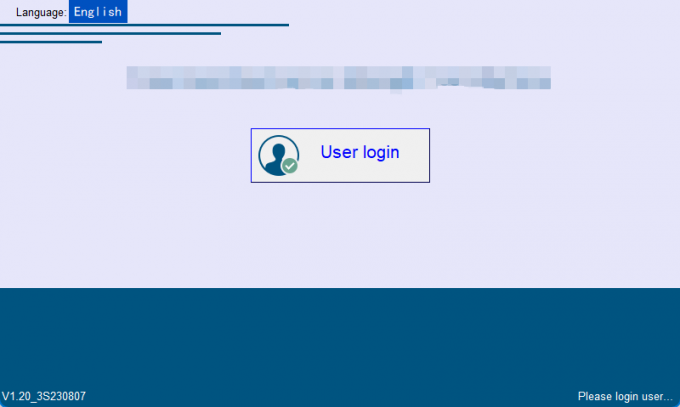

شکل2: صفحه استقبال بوت

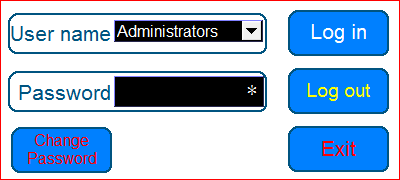

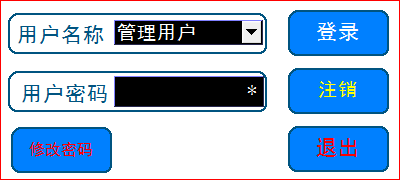

شکل3: پنجره پاپ آپ ورود و رمز عبور

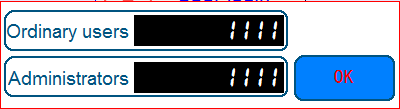

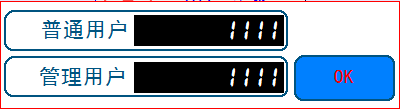

شکل4: پنجره پاپ آپ تغییر رمز عبور

(3)رابط عملیات:

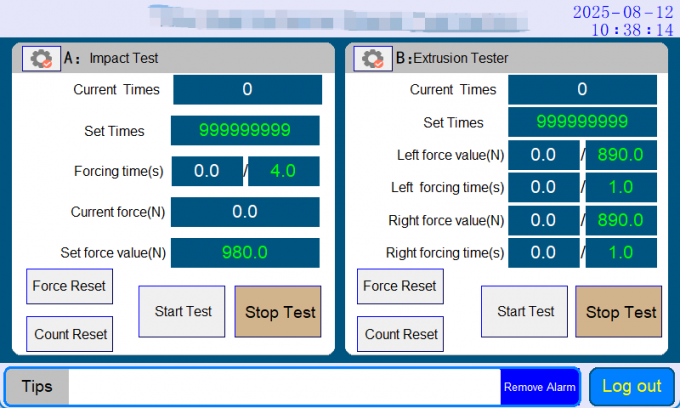

شکل 5: صفحه کار برای آزمایش باز و بسته شدن در ایستگاه A1، آزمایش فشار استاتیک در ایستگاه B1 و آزمایش سوئیچ در ایستگاه C

[ورود]:از کاربر فعلی خارج شوید و به رابط ورود برگردید.

[هشدار روشن]: لطفاً اول آلارم رو خاموش کنين، بعد اين دکمه رو فشار بدينبرای پاک کردن آژیر

یک ایستگاه آزمایش ضربه

[شمارش مجدد]:لطفاً مقدار شمارش را به صفر تنظیم کنید.

[قیمت نیروی صفر]:انحراف ارزش نیروی فعلی را به صفر تنظیم کنید.

[شروع تست]:دکمه شروع تست

[تست متوقف]:دکمه توقف تست

[شماره فعلی]:شماره فعلی را نشان دهید.

[زمان مقرر]:تعداد زمان ها را تنظیم کنید و ماشین وقتی به تعداد فعلی برسد متوقف می شود.

[زمان اعمال نیروی]:نمایش و تنظیم زمان اعمال نیروی

[ارزش نیروی فعلی]:نشان دادن ارزش نیروی فعلی

[قیمت نیروی تنظیم شده]:مقدار نیروی را تنظیم کنید.

B ایستگاه تست سوئیچ

[شمارش مجدد]:لطفاً مقدار شمارش را به صفر تنظیم کنید.

[قیمت نیروی صفر]:انحراف ارزش نیروی فعلی را به صفر تنظیم کنید.

[شروع تست]:دکمه شروع تست

[تست متوقف]:دکمه توقف تست

[شماره فعلی]:شماره فعلی را نشان دهید.

[زمان مقرر]:تعداد زمان ها را تنظیم کنید و ماشین وقتی به تعداد فعلی برسد متوقف می شود.

[قیمت نیروی سیلندر چپ]:مقدار و نمایش نیروی سیلندر چپ را تنظیم کنید.

[زمان اعمال نیروی چپ]:زمان و نمایش اعمال نیروی سیلندر سمت چپ را تنظیم کنید.

[قیمت نیروی سیلندر راست]:تنظیم و نمایش ارزش نیروی صحیح سیلندر

[زمان اعمال نیروی راست]:زمان و نمایش اعمال نیروی صحیح به سیلندر

(4)پارامتر و عیب یابی پنجره پاپ آپ (دست زدن به دکمه در گوشه بالا سمت چپ هر ایستگاهبرای باز کردن پنجره پارامتر و عیب یابی:

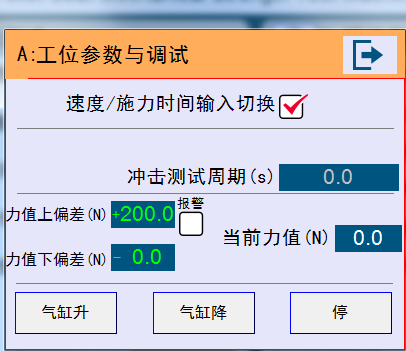

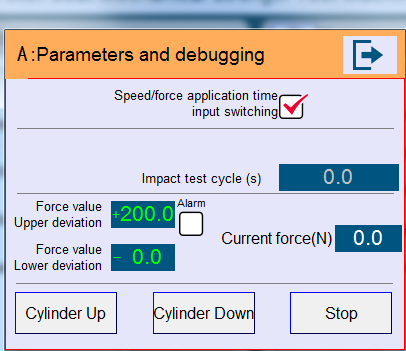

شکل6:پارامترهای ایستگاه B و پنجره پاپ آپ عیب یابی

[بالا بردن سیلندر]:دکمه دستی بلند کردن سیلندر

[بالان پایین]:دکمه دستی پایین شدن سیلندر

[بسه]:دکمه توقف دستی

[زمان جبران شوک]:زمان جبران زمانی که هر چرخه در طول فرآیند آزمایش شوک به دست نیاید.

[چرخه آزمایش شوک]:زمان چرخه آزمایش شوک را نشان می دهد.

[تغییر بالا نیروی] و [تغییر پایین نیروی]مقدار نیروی هشدار انحراف بالا و پارامترهای کاری انحراف پایین را تنظیم کنید.

[ارزش نیروی فعلی]:نشان دادن ارزش نیروی فعلی

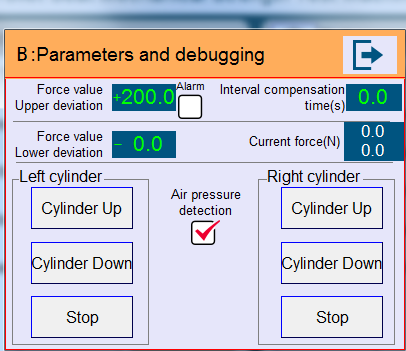

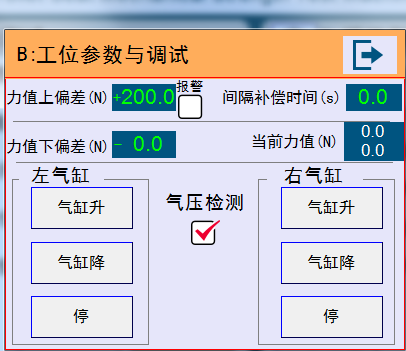

شکل7: پارامترهای ایستگاه C و پنجره پاپ آپ عیب یابی

[بالا بردن سیلندر]:دکمه دستی بلند کردن سیلندر

[بالان پایین]:دکمه دستی پایین شدن سیلندر

[بسه]:دکمه توقف دستی

[تغییر نیروی بالا] و [تغییر نیروی پایین]مقدار نیروی هشدار انحراف بالا و پارامترهای کاری انحراف پایین را تنظیم کنید.

[زمان جبران فواصل]:الزامی استاندارد زمان فشرده سازی بین سیلندر حدود 0.5 ثانیه است. اگر به آن نرسیده باشد، این تعویض زمان را تنظیم کنید.

[ارزش نیروی فعلی]:نشان دادن ارزش نیروی فعلی

(5)رابط تاریخچه (دست زدن طولانی به جعبه نمایش اطلاعات در پایین رابط عملیات برای وارد شدن به این رابط که در آن می توانید زمان سیستم را تنظیم کنید):

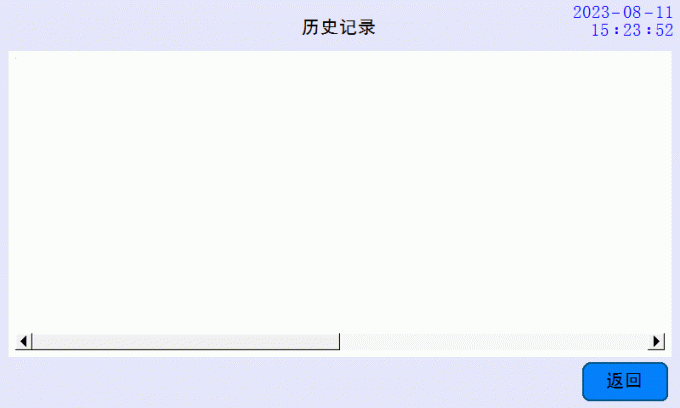

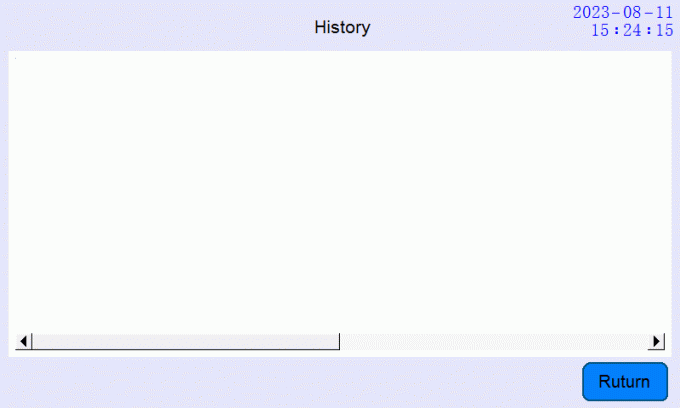

شکل8:صفحه ی تاریخچه ی ایستگاه کاری

[برگرد]:به صفحه اصلی عملیات برگردید

[تنظیمات نمایش زمان رابط]:زمان سیستم را می توان در گوشه راست بالا این صفحه تنظیم کرد.

6.فرآیند عملیات

(1)تنظیم سطح نصب تجهیزات و موقعیت پاهای ماشین

(2)نمونه را در هر ایستگاه نصب کنید، نمونه را با پیچ های پروانه ارائه شده ثابت کنید و سطح نمونه را تنظیم کنید.

(3)منبع برق را متصل کنید و برق را روشن کنید.برای جلوگیری از حوادث شوک الکتریکی باید به درستی به زمین متصل شوند.

(4)آزمایش ضربه:

1)ثابت کردن صفحه فولاد دایره ای اعمال نیروی بر روی سنسور نیروی؛ برای جامدآزمایش فشار، استفاده از ø160mmدایرهصفحه فولادی؛ برای آزمایش ضربه، استفادهیک ø300mmصفحه فولادی دایره ای

2)تنظیم موقعیت نمونه و صفحه فولادی اعمال نیروی بافشار دادن دکمه دستی در پارامتر و عیب یابی پنجره پاپ آپو تنظیم فشار هوا با توجه به ارزش نیروی خروجی.تنظیم کامل شده است، سیلندر را به موقعیت اصلی خود برگردانید.

3)وارد رابط کاربری و فشار[قیمت نیروی صفر] برای تنظیم مجدد ارزش نیروی فعلی؛

4)تابع ایستگاه B را به تابع مورد آزمایش تنظیم کنید، آخرین شمارش را پاک کنید،و مقدار نیروی، تعداد دفعات و زمان اعمال نیروی را تنظیم کنید.

5)فشار دادن دکمه [Start Test] در رابط کار اصلی، دستگاه به طور خودکار آزمایشات باز و بسته را انجام می دهد و به طور خودکار شمارش می کندزمان ها

6)تست به طور خودکار متوقف خواهد شد زمانی که تکمیل شده و در جعبه فوری نشان داده خواهد شد؛ اگر شما نیاز به متوقف کردن در طول تست، دکمه [Stop Test] را فشار دهید؛ اگر شما نیاز به توقف فوری،دکمه توقف اضطراری را فشار دهید;

7)نمونه های تکمیل شده آزمایش را بردارید و نمونه ها را بررسی کنید.

(5)تست سوئیچ:

1)تنظیم موقعیت نمونه و صفحه فولادی اعمال نیروی بافشار دادن دکمه دستی در پارامتر و عیب یابی پنجره پاپ آپو تنظیم فشار هوا با توجه به ارزش نیروی خروجی.تنظیم کامل شده است، سیلندر را به موقعیت اصلی خود برگردانید.

2)وارد رابط کاربری و فشار[قیمت نیروی صفر] برای تنظیم مجدد ارزش نیروی فعلی؛

3)آخرین شمارش را در رابط کار اصلی پاک کنید و مقدار نیروی، تعداد بار یا زمان استفاده را تنظیم کنید.

4)فشار دادن دکمه [Start Test] در رابط کار اصلی، دستگاه به طور خودکار آزمایشات باز و بسته را انجام می دهد و به طور خودکار شمارش می کندزمان ها

5)تست به طور خودکار متوقف خواهد شد زمانی که تکمیل شده و پیام خواهد شداگر شما نیاز به متوقف کردن در طول تست، فشار بر رویدکمه توقف تست. اگر نیاز به توقف فوری دارید، دکمه توقف اضطراری را فشار دهید.

6)نمونه های تکمیل شده آزمایش را بردارید و نمونه ها را بررسی کنید.

7.اقدامات احتیاطی و نگهداری

(1)برای جلوگیری از حوادث ایمنی، مطمئن شوید که ماشین به خوبی به زمین کشیده شده است.

(2)در طول آزمایش از بار مجاز تجاوز نکنید تا از آسیب رساندن به سنسور فشار جلوگیری شود.

(3)قسمت ماشین باید به طور مکرر پاک شود تا تمیز بماند.
