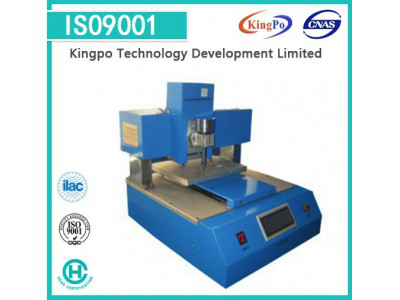

IEC60950 آزمون مقاومت در برابر سایش برای بررسی مقاومت سایشی خراشهای PCB
جزئیات محصول:
| محل منبع: | چين |
| نام تجاری: | KingPo |
| گواهی: | Calibration certificate |
| شماره مدل: | KP-AR25 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | To be Quoted |
| جزئیات بسته بندی: | جعبه پلاستیکی Satety یا بسته بندی تخته سه لا. |
| زمان تحویل: | 25 |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 25 در هر ماه |
|
اطلاعات تکمیلی |
|||
| منبع تغذیه: | 220V 50Hz یا 115V 60Hz | نکته زاویه پین استیل: | 40 درجه |
|---|---|---|---|
| شعاع پین استیل: | 0.25 میلی متر ± 0.02 میلی متر | سرعت خراش: | 20 mm / s ± 5 mm / s |
| نیروی: | 10 N ± 0.5 N | زاویه خراشیدن: | 80-85 درجه |
| برجسته کردن: | ,,tv signal tester |
||
توضیحات محصول
IEC60950 آزمون مقاومت در برابر سایش برای بررسی مقاومت سایشی خراشهای PCB
1. کاربرد:
این دستگاه برای بررسی مقاومت سایشی مدار چاپی مورد استفاده قرار می گیرد و خراش در پنج جفت اجسام هدایت شده و جداسازی مداخلات در نقاطی که تفکیک آنها در حداکثر شیب بالقوه در طی آزمون ها صورت می گیرد، ساخته می شود.
خراش ها با استفاده از یک پین فولادی سخت ساخته می شوند، که در انتهای آن دارای فرم مخروطی با زاویه نوک 40 درجه است، نوک آن گرد و جلا است، با شعاع 0.22 میلی متر ± 0.02 میلی متر.
خراش ها با کشیدن پین در امتداد سطح در یک ورق عمود بر لبه های هادی با سرعت 20 میلیمتر ± 5 میلی متر بر ثانیه انجام می شود. پین به طوری لود شده است که نیروی اعمال شده در امتداد محور آن 10 N ± 0.5 N. خش ها باید حداقل 5 میلی متر از یکدیگر و حداقل 5 میلی متر از لبه نمونه باشد.
| منبع تغذیه | 220V 50Hz یا 115V 60Hz |
| نکته زاویه ای از پین فولاد | 40 درجه |
| شعاع پین فولادی | 0.25 میلیمتر ± 0.02 میلیمتر |
| سرعت خراش | 20 mm / s ± 5 mm / s |
| زور | 10 ± 0.5 نان |
| زاویه خراش | 80-85 درجه |
| فاصله خراش | قابل تنظیم |
| سیستم کنترل | PLC |
| میز کار | سرگردان |
| مطابق با استاندارد است | IEC60335-1 بند 21.1، بند IEC60950 2.10.8.4 |
روش تست
1) نصب
* این تستر باید روی یک جدول سطح قرار گیرد
2) عملیات
2.1 نمونه نصب را نصب کنید
2.2 به صورت دستی پین را برای تست موقعیت اولیه ترسیم کنید. مقادیر X و Y روی صفحه را بچرخانید
2.3. بر روی SET کلیک کنید تا X و Y محور سرعت را تنظیم کنید و مقادیر X و Y ضبط شده را وارد کنید.
2.4.Click SET برای تنظیم طول خراش، فاصله جداسازی و شماره
2.4.Click "RUN" و دستگاه به طور خودکار کار می کند.
2.5، هنگامی که دستگاه به پایان رسید، دستگاه متوقف شود.
