تست کننده عملکرد الکترودی حرفه ای ECG دفیبریلاسیون ± 1200mV سر و صدا 0-2000μV PP
جزئیات محصول:
| محل منبع: | CN |
| نام تجاری: | kingpo |
| گواهی: | ISO 17025 calibration certificate |
| شماره مدل: | DJY-4 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | to be quoted |
| زمان تحویل: | ۵ تا ۷ روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 20 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| مقاومت: | 0-20kΩ | بی نظمی: | 1200 میلی ولت |
|---|---|---|---|
| سر و صدا: | 0-2000μV (PP) | مقاومت در برابر جریان: | 1200 میلی ولت |
| دفیبریلاسیون: | 1200 میلی ولت | ابعاد کلی: | 27.5cmx22cmx10cm |
| برجسته کردن: | تست کننده عملکرد الکترودی ECG,تست کننده عملکرد الکترودی دفیبریلاسیون ECG,Defibrillation ECG Electrode Electrical Performance Tester |
||
توضیحات محصول

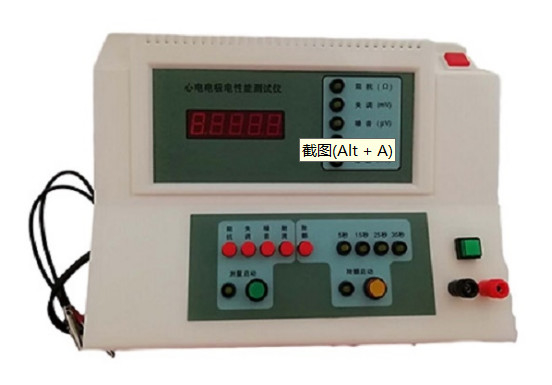

DJY-4 تست کننده عملکرد الکترودی ECG
ابعاد کل: 27.5cmx22cmx10cm
کل وزن ماشين: 2.5 کيلوگرم
فيوز: F2A 250V
پارامترهای فنی:
| آیتم های آزمایش | شرایط انگیزه | دامنه | دقت | زمان آزمایش |
| مقاومت | جریان متناوب سینوسایدال | 0-20KΩ | کمتر از یا برابر با 1KΩ 2٪±10Ω | >60s |
| اختلال | مقاومت ورودی DC | ± 1200mV | کمتر از یا برابر با 100mV 1%±1mV | دهه 60 تا 90 |
| سر و صدا | گذرگاه باند RC | 0-2000μV ((PP) | کمتر از 150μV ±7.5μV یا مساوی با آن | 60 تا 360 |
| مقاومت جریان | جریان ثابت | ± 1200mV | کمتر از یا برابر با 100mV 1%±1mV | بیش از 8 ساعت |
| دفریبراسیون | خازن 10μF±5٪ | ± 1200mV | کمتر از یا برابر با 100mV 1%±1mV | 5، 15، 25، 35 |
شرایط محیط زیست
a) ولتاژ منبع برق: AC 220V±10٪، 50Hz±1Hz، با زمین گیری خوب.
ب) دمای محیط: 23°C±5°C.
ج) رطوبت نسبی: 40±10٪
د) فشار جوی: 70.0~106.0Kpa.
پیکربندی استاندارد: 1 واحد اصلی، 1 منبع برق خارجی، 1 دستورالعمل استفاده، 1 سیم زمین، 1 جفت اتصال 200nA، 15 سیم سری جفت الکترود، 1 کیس قابل حمل
استاندارد:
YY/T 0196-2005 الکترود های ECG یکبار مصرف
ANSI/AAMI EC12:2000 ((R2005)
دامنه کاربرد:
براي آزمايش خواص الکتريکي الکترود هاي ايكگ مورد استفاده قرار ميگيره including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "الکترود های ECG یکبار مصرفی" الزامات بازرسی دسته و بازرسی دوره ای را تعیین می کند، یعنی:گروه بندی جفت الکترودها و توالی آزمایش هر قطعهالزامات مورد نیاز برای مقادیر آزمایش بالا عبارتند از:
| آیتم های آزمایش | مقاومت | اختلال | سر و صدا | مقاومت جریان | دفریبراسیون |
| الزامات استاندارد صنعت | < 3KΩ | < 100mV | < 150μV | < 100mV | < 100mV |
مقاومت AC (به طور خلاصه مقاومت)
یک شاخص اندازه گیری جامع که نشان دهنده مقاومت و واکنش ظرفیت یک جفت الکترود است.
در طول آزمایش، ابزار یک جریان متناوب سینوزویل 10 هرتز با یک مقدار از اوج به اوج که بیش از 100μA نیست را به جفت الکترود از طریق دو کابل آزمایش الکترود اعمال می کند. در این مورد،مقاومت AC جفت الکترود نباید بیش از 3KΩ باشد..
ولتاژ تعویض DC (به طور خلاصه تعویض)
ولتاژ ایجاد شده بین دو الکترود ECG یکبار مصرفی به دلیل تفاوت پتانسیل های نیمه سلول آنها.
پس از تشکیل جفت الکترود، پس از یک دوره ثبات ۱ دقیقه ای، ولتاژ تعویض DC جفت الکترود اندازه گیری شده از طریق کابل آزمایش الکترود نباید بیش از ۱۰۰mV باشد.
سر و صدا داخلی (به طور خلاصه)
سیگنال ولتاژ در یک باند فرکانس خاص توسط تغییر ولتاژ آفست جفت الکترود ارائه می شود.
پس از تشکیل جفت الکترود، پس از یک دوره ثبات یک دقیقه ای، در طول 5 دقیقه بعدی،مقدار اوج به اوج صدای داخلی تولید شده توسط جفت الکترود در باند فرکانس 0.15-100 هرتز (پاسخ فرکانس درجه اول) اندازه گیری شده توسط کابل آزمایش الکترود نباید بیشتر از 150μV باشد.
تحمل جریان تعصب (به اختصار "تحمل جریان")
توانایی یک جفت الکترود برای حفظ یک ولتاژ تعویض ثابت DC تحت عمل طولانی مدت یک جریان DC کوچک داده شده است.
جفت الکترود به ترمینال 200nA ابزار متصل می شود و سپس جریان 200nA DC به طور مداوم برای بیش از 8 ساعت به جفت الکترود اعمال می شود.تغییر ولتاژ در جفت الکترود اندازه گیری شده توسط کابل آزمایش الکترود نباید بیشتر از 100mV باشد..
عملکرد بازیابی شبیه سازی شده از دی فیبریلاسیون (به اختصار "Defib")
توانایی جفت الکترود برای بازگرداندن تشخیص EKG پس از تحریک توسط جریان دی فیبریلاسیون.
در طول آزمایش، خازن 10μF در ابزار به DC200V شارژ می شود و جفت الکترود و مقاومت 100Ω در ابزار به صورت سریال از طریق کابل آزمایش الکترود تخلیه می شوند.ارزش ولتاژ بر روی جفت الکترود باید بیش از 100mV در ثانیه 5 بعد از خازن شروع به تخلیهدر طول 30 ثانیه بعدی، میانگین نرخ تغییر ولتاژ هر 10 ثانیه نباید بیشتر از ± 1mV/s باشد. همچنین لازم است که پس از چهار بار آزمایش فوق،مقاومت AC 10Hz از جفت الکترود نباید بیشتر از 3KΩ باشد..
